EVAPORATOR COIL

Evaporator mempunyai 2 macam fungsi, pertama yaitu untuk menyerap enersi panas udara ruangan agar temperaturnya turun, dan kedua untuk menurunkan tingkat kelembaban udara ruangan. Agar evaporator dapat menyerap panas udara, maka temperatur evaporator harus dibuat lebih rendah dari temperatur udara ruangan. Proses pendinginan evaporator dilakukan dengan cara penguapan refrigran cair (biasa disebut freon) menjadi uap refrigran didalam evaporator.

Perubahan bentuk dari refrigran cair menjadi uap ini membutuhkan enersi panas. Dan panas ini akan diserap dari media disekelilingnya, yaitu pipa coil evaporator dan udara yang bersinggungan dengan coil evaporator tersebut. Proses inilah yang menyebabkan kenapa coil evaporator temperaturnya menjadi dingin.

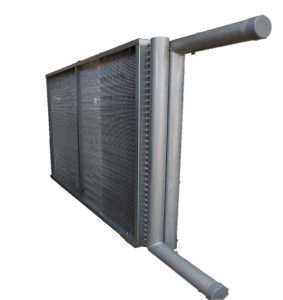

DIRECT WATER EVAPORATOR COIL
DIRECT WATER EVAPORATOR COIL



Pipa coil evaporator dilengkapi dengan sirip-sirip aluminium yang berfungsi untuk memperluas permukaan yang bersinggungan dengan udara ruangan dengan tujuan agar penyerapan panas udara bertambah menjadi lebih baik. Agar penyerapan panas udara ruangan merata keseluruh ruangan, maka udara ruangan perlu disirkulasikan agar melewati coil evaporator. untuk keperluan ini didesain khusus sebuah fan blower dengan bentuk seperti tabung. Refrigran didalam coil evaporator merupakan campuran dalam bentuk cair dan uap serta mempunyai temperatur dan tekanan yang konstan. Saat akan meninggalkan coil evaporator dan masuk kedalam kompresor semua refrigran harus sudah berubah menjadi uap dan temperatur biasanya sedikit naik diatas temperatur jenuh uap refrigran tersebut yang dinamakan “super heat”. Saat meninggalkan coil evaporator, semua refrigran harus sudah berubah sebagai uap, karena kompresor hanya boleh memampatkan dalam bentuk uap. Jika refrigran cair ikut masuk kedalam pompa kompresor, maka hal ini dapat merusak pompa kompresor, karena bentuk cair tidak bisa dimampatkan.
